Sonda dostępności AB Manual
Symulowany tester bezpieczeństwa palców
Symulowany tester bezpieczeństwa palców
Przyłóż sondę do części zabawki za pomocą przegubów. Jeśli sonda styka się z częściami, uznaje się, że doszło do kontaktu. Sonda wykonana jest ze sztywnego materiału. Wszystkie tolerancje wynoszą ±0,1 mm, z wyłączeniem ±1 mm dla wartości f i g. Patrz rys. 1 i tabela 1.

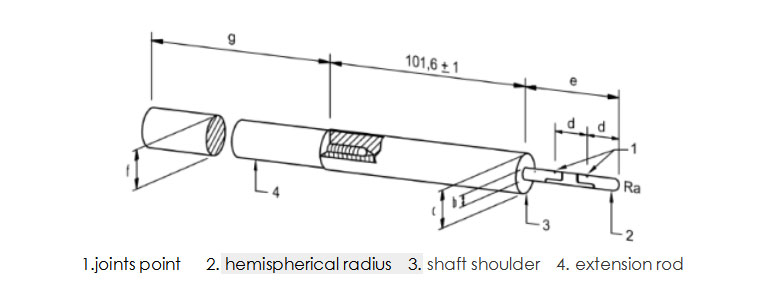

Rys.1 Sondy dostępności

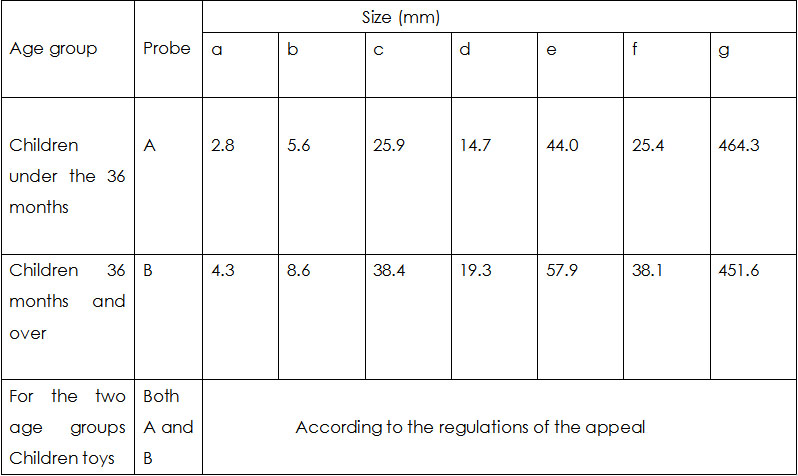

Tabela 1 Rozmiar sond dostępności
PROCEDURA TESTOWA
Zdemontuj wszystkie części, które nie są potrzebne zgodnie z projektem.
Uwaga 1
1. Wszystkie części, które można zdemontować za pomocą narzędzi, w jakie wyposażona jest zabawka, należy rozmontować w celu przeprowadzenia testu.
2. Jak opisano poniżej, zrób otwór w sondzie z połączeniami, aby móc dotykać zabawki lub jej części.
3. W razie potrzeby sondę można obrócić wokół osi, aby nawiązała kontakt z badaną częścią.
Uwaga 2
1. Jeśli badaną częścią jest ostry punkt przylegający do płaszczyzny, a odstęp między płaszczyzną a ostrym punktem wynosi 0,5 lub mniej, potwierdza się, że ten ostry punkt nie może zostać dotknięty. Zatem procedura (b) nie jest konieczna.
2. Jeżeli rozmiar otworu, nacięcia lub innego otworu jest mniejszy od średnicy tulei, największą sondę można włożyć tylko do spodu tulei, mierząc głębokość włożenia.
Uwaga 3
Mniejszy rozmiar otworu oznacza największą średnicę, jaka może się przez niego zmieścić.
Uwaga 4
1. Aby symulować palec, każdą sondę można obrócić o 90 stopni.
2. Jeśli mniejszy rozmiar otworu, wycięcia lub innego otworu znajduje się między średnicą tulei a 187 mm, jak w przypadku sondy A. Lub w przypadku sondy B, mniejszy rozmiar znajduje się między średnicą tulei a 230 mm. Największa głębokość wsunięcia, wliczając wysuniętą część, nie może przekraczać 2,25-krotności mniejszego rozmiaru otworu, wycięcia lub innego otworu, jak w przypadku wsunięcia sondy w dowolny punkt płaszczyzny otworu.
Uwaga 5
1. Aby symulować palec, każdą sondę można obrócić o 90°.
2. W przypadku użycia sondy A, mniejszy rozmiar otworu, nacięcia lub innego otworu wynosi 187 mm lub więcej, lub w przypadku użycia sondy B, mniejszy rozmiar wynosi 230 mm lub więcej, głębokość wsuwania nie jest ograniczona, chyba że sonda dotyka innych otworów, nacięć lub otworów po poprzednim otworze, nacięciu lub otworze; jeśli rozmiar jest zgodny z a) i b), przetestuj zgodnie z procedurą a) i b).
3. Jeżeli użyjesz dwóch sond A i B, głębokość wprowadzenia nie będzie ograniczona, ponieważ jej rozmiar wynosi 187 mm lub więcej.
4. Obserwuj, czy części zabawki mogą dotykać jakiejkolwiek części tulei sondy.
