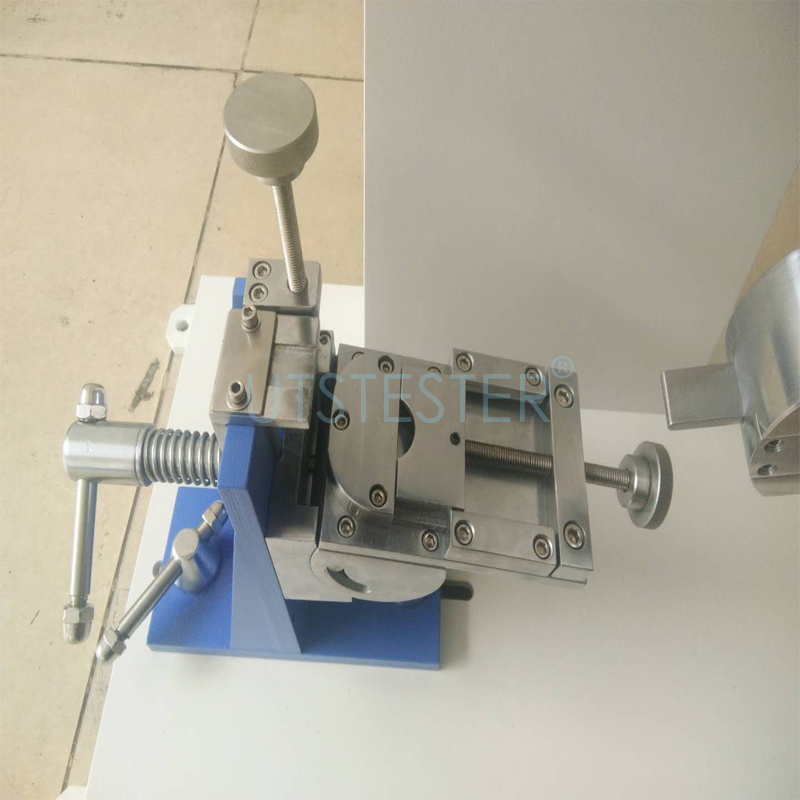

Tester uderzeń pięty Służy do określania odporności podeszwy na obciążenia udarowe. Podczas testu należy za każdym razem zwiększać energię uderzenia aż do pęknięcia/zerwania pięty i odczytać wskaźnik uderzenia.

Standardy

BS-5131, ISO 19953, QB/T 2863, SATRA TM20.

przygotowanie próbki:

Weź 3 obcasy tego samego rozmiaru i narysuj linię na tylnej stronie obcasa, 6 mm od jego końca, za pomocą stalowej linijki.

Kroki testowe

1. Pięta do góry, pięta do dołu, zamocowana na tacy. Wyreguluj młot udarowy tak, aby znajdował się dokładnie na linii oznaczenia, a następnie zablokuj paletę.

2. Opuść młot udarowy tak, aby znalazł się na linii pięty w najniższym położeniu, a następnie zablokuj tackę.

3. Podnieś młot udarowy do pozycji odpowiadającej energii 0,5 dżula i zwolnij go swobodnie. Gdy młot udarowy precyzyjnie trafi w linię pięty, przytrzymaj ramię wahadłowe młota udarowego w trakcie odbicia, aby zapobiec drugiemu uderzeniu.

4. Powtórz artykuł 3, zwiększając energię o 0,5 dżula dla każdego wstrząsu, aż do momentu, gdy wstrząs się złamie, zgnie lub osiągnie energię 19 dżuli.

Wyniki testów

1. Zanotuj czas uderzenia, energię uderzenia i rodzaj uszkodzenia dla każdego testowanego pęknięcia pięty.

2. Nie stwierdzono pęknięć zginających, gdy test udarności osiągnął energię 19,0 dżuli.

3. Jeśli po przetestowaniu obcasa określoną liczbę razy okaże się, że jest on złamany lub uszkodzony w wyniku uderzenia butem testowym, test uznaje się za nieważny. Ponieważ młotek działa jak dłuto w procesie wielokrotnego uderzania, w raporcie należy zamieścić rozsądne wyjaśnienie.
