Zasada działania tester ścieralności Martindale'a :

Pod wpływem pewnego nacisku okrągła próbka tkaniny i standardowy materiał ścierny ocierają się o siebie zgodnie z torem ruchu krzywej Lissajous, co prowadzi do uszkodzenia próbki. Odporność tkaniny na zużycie jest reprezentowana przez czas zużycia uszkodzonej próbki.

Aparat Martindale'a służy do badania pillingu tkanin pod lekkim naciskiem. Okrągła próbka jest pocierana o materiał ścierny (tj. standardową tkaninę) ruchem płaskim o trajektorii tworzącej wzór Lissajous pod określonym obciążeniem. Przyrząd testowy zawierający próbkę lub materiał ścierny obraca się swobodnie wokół osi prostopadłej do płaszczyzny poziomej. Decyzja o zainstalowaniu próbki lub materiału ściernego w przyrządzie testowym zależy od przyjętej metody badania. Jej trajektoria tworzy pełny ruch tarcia płaskiego figury Lissajous, obejmujący 16 razy tarcia, a mianowicie dwa zewnętrzne koła napędowe testera zużycia Martindale'a obracają się 16 razy, a wewnętrzne koła napędowe obracają się 15 razy. Standardowa ustalona figura Lissajous to figura utworzona przez ruch zmiany. Od koła do zwężonej elipsy, aż stanie się linią prostą, od której linia asymptotycznie rozszerza się do szerszej elipsy, aż koło powtórzy ruch po przekątnej. Jednak wiele instrumentów produkowanych przez małe krajowe firmy, które nie mają Kwalifikacja produkcji i technologia przetwarzania w ogóle nie odpowiadają wymogom li saru określonym w normach, co powoduje niepewność wyników testów.

Standardowa trajektoria ruchu figury Lissajous:

Zdejmij materiał ze stołu szlifierskiego, przykryj powierzchnię każdego stołu szlifierskiego zwykłym białym papierem o średnicy (100 ± 5) mm i minimalnej gramaturze 100 g/m2, a następnie zamocuj go na stole szlifierskim, aby upewnić się, że powierzchnia jest bardzo gładka.

Włóż kolejno tuleję ze stali nierdzewnej o tej samej średnicy co wałek sworznia próbki do tulei osi płytki prowadzącej próbkę i zamontuj zwykły długopis tak, aby końcówka długopisu stykała się z powierzchnią papieru. Obróć urządzenie tak, aby liczba tarć wyniosła 16, tworząc kompletny wzór Lissajous.

Narysuj dwie równoległe linie przecinające skrajną krzywą dwóch przeciwległych boków wykresu. Narysuj dwie równoległe linie po pozostałych dwóch bokach i upewnij się, że przecinają się pionowo. Używając odpowiednich metod, zmierz każdą stronę z dokładnością 0,2 mm. Sprawdź 31 narysowanych linii. Ważne jest sprawdzenie symetrii wykresu.

Narysuj dwie równoległe linie przecinające skrajną krzywą dwóch przeciwległych boków wykresu. Narysuj dwie równoległe linie po pozostałych dwóch bokach i upewnij się, że przecinają się pionowo. Używając odpowiednich metod, zmierz każdą stronę z dokładnością 0,2 mm. Sprawdź 31 narysowanych linii. Ważne jest sprawdzenie symetrii wykresu.

Tester ścieralności Martindale'a nadaje się do testowania stopnia pillingu GB/T4802.2, ASTM D4970, iso12945-2 i innych tkanin. Zasada: okrągła próbka i ten sam materiał tkaniny pod danym ciśnieniem, tarcie z trajektorią figury Lissajous, po osiągnięciu określonego obrotu, ocena stopnia pillingu próbki. Nadaje się również do testowania odporności na ścieranie GB/T13775, ASTM D4966, ISO12947 i innych tkanin. Zasada: okrągła próbka tkaniny pod pewnym ciśnieniem ociera się o standardowy materiał ścierny zgodnie z torem ruchu krzywej Lissajous, co prowadzi do uszkodzenia próbki, a odporność tkaniny na zużycie jest reprezentowana przez czas zużycia uszkodzonej próbki.

Generał

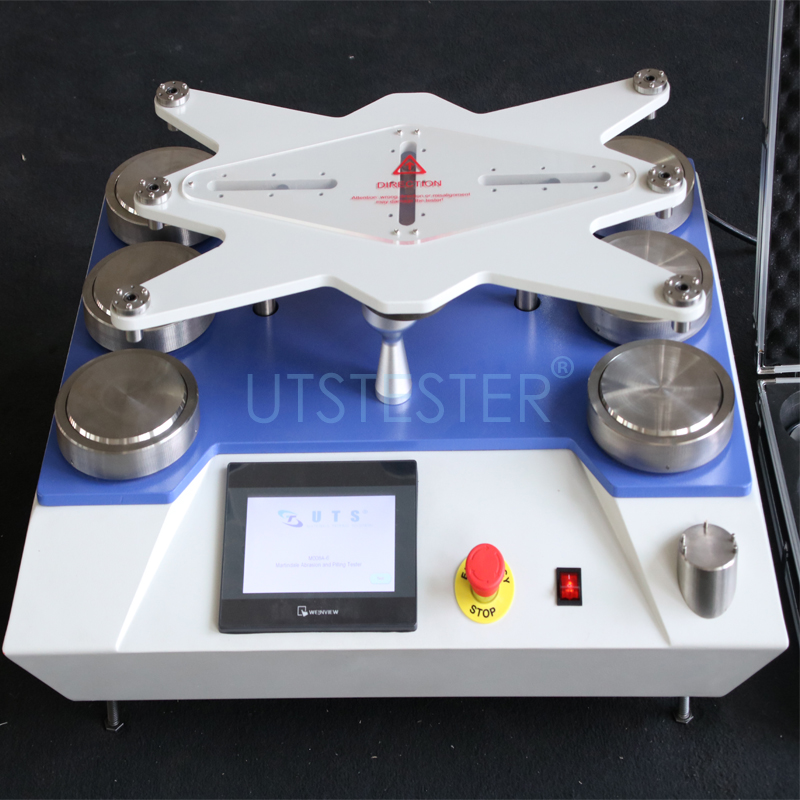

Urządzenie do badania zużycia metodą Martindale’a składa się z podstawy ze stołem szlifierskim i przekładnią. Przekładnia składa się z dwóch kół zewnętrznych i jednego koła wewnętrznego, a mechanizm sprawia, że tor ruchu płyty prowadzącej próbkę tworzy figurę Lissajous.

Uwaga: aparat Martindale’a pozwala uzyskać niemal idealny ruch Lissajous.

Płyta prowadząca przyrządu pomiarowego porusza się w płaszczyźnie napędzanej przez urządzenie napędowe. Każdy punkt płyty prowadzącej przedstawia tę samą figurę Lissajous.

Płyta prowadząca próbnego uchwytu jest wyposażona w gniazdo łożyska i łożysko o niskim tarciu, które napędza wałek sworznia próbnego uchwytu, aby się poruszał. Dolny koniec każdego wałka sworznia próbnego uchwytu jest wkładany do odpowiadającego mu gniazda próbnika, a blok obciążający może być umieszczony na górze wałka sworznia. Przyrząd do próbkowania zawiera gniazdo, blok i nakrętkę dociskową. Tester powinien być wyposażony w funkcję wstępnego zliczania w celu rejestrowania czasów tarcia.
