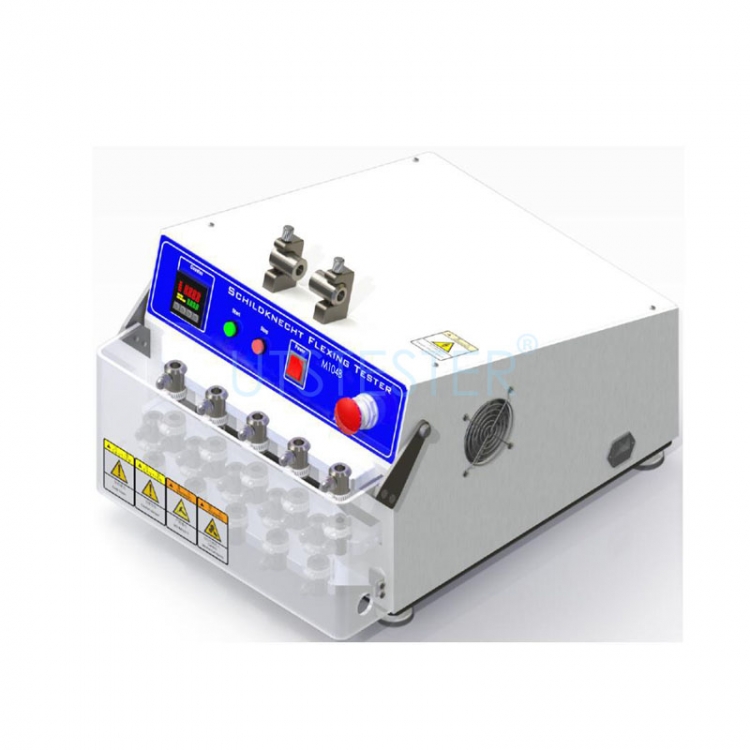

Maszyna do zginania metodą Schildknechta M104B

Ten Tester gięcia Schildknechta służy przede wszystkim do testowania odporności na wielokrotne zginanie tkanin pokrytych gumą lub tworzywem sztucznym i stanowi punkt odniesienia w zakresie poprawy jakości tkanin.

Zasada testu

Prostokątny pasek powlekanej tkaniny jest zamocowany wokół dwóch przeciwległych cylindrów, tak aby próbka przybrała kształt cylindra. Jeden z cylindrów wykonuje ruch posuwisto-zwrotny wzdłuż swojej osi, powodując naprzemienne ściskanie i rozluźnianie cylindra powlekanej tkaniny, co powoduje fałdowanie próbki. To fałdowanie cylindra powlekanej tkaniny jest kontynuowane przez ustaloną liczbę cykli lub do momentu, aż próbka stanie się uszkodzona.

Cechy

Zmodernizowano go, wprowadzając nowy model, kompaktową konstrukcję, zoptymalizowaną strukturę przekładni i strukturę testową;

Zastosowano zaawansowane numerycznie sterowane cięcie laserowe, numerycznie sterowany proces formowania, malowniczą powierzchnię natryskową, obróbkę farby metodą wypiekania, powierzchnia farby jest twarda i trwała;

Przezroczysta obudowa ochronna z technologią elektronicznej kontroli dostępu. Po otwarciu obudowy ochronnej urządzenie zatrzyma się, chroniąc personel i ułatwiając obserwację.

Status konfiguracji

1. Wyposażony w przycisk zatrzymania awaryjnego, w przypadku awarii można szybko zatrzymać działanie, aby chronić bezpieczeństwo personelu;

2. Tryb zaciskania zaciśniętej próbki, połączenie sześciu stacji, znacznie poprawia wydajność testu;

3. Mimośrodowy mechanizm przekładni posuwisto-zwrotnej, prosta konstrukcja, stabilny bieg, stabilna i niezawodna praca, płynna praca, cicha praca;

4. Lewa i prawa strona są symetryczne, z dwiema liniowymi szynami przesuwnymi, które poruszają się ruchem posuwisto-zwrotnym, zapewniają doskonałe prowadzenie i wysoką precyzję, pracują płynniej i ciszej;

5. Cyfrowy wyświetlacz LED podświetlany diodami LED, jasny i wyraźny wyświetlacz cyfrowy, proste ustawienia;

6. System wentylacji obiegowej może obniżyć temperaturę roboczą urządzenia na długi czas i zapewnić stabilne wewnętrzne środowisko pracy urządzenia;

7. Uniwersalna gumowa podeszwa zapewnia poziome i stabilne podparcie dla instrumentu.

Standardy

ISO 7854, BS 3424, GB/T 12586

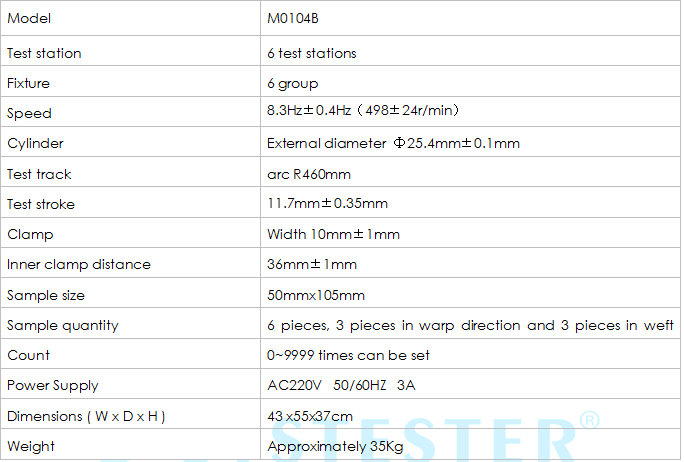

Kluczowa specyfikacja

Aplikacje
