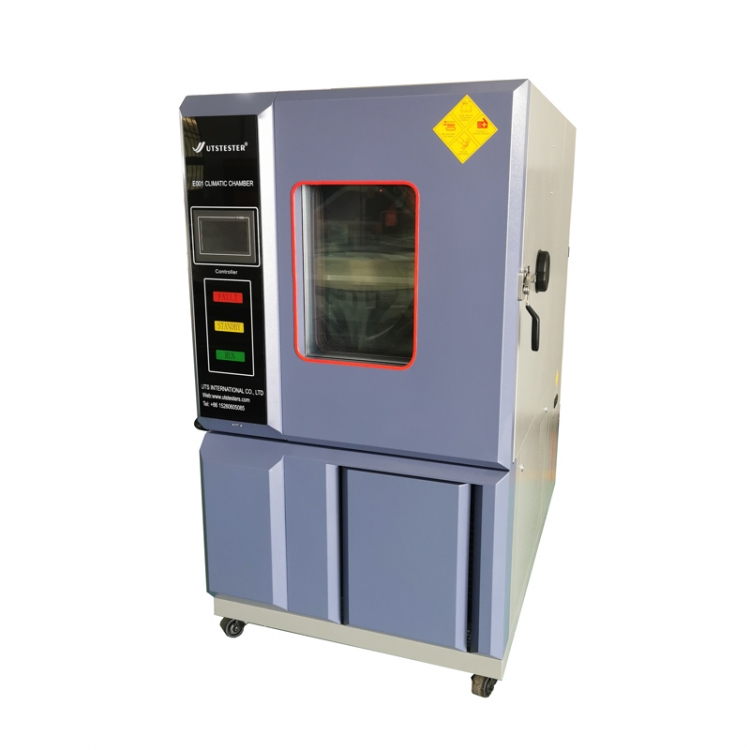

E001N
Komora do pomiaru temperatury i wilgotności
Aplikacja
Komora do pomiaru temperatury i wilgotności
jest używany do
Określanie odporności na ciepło, zimno, suchość i wilgoć różnych materiałów. Komora pomiarowa temperatury i wilgotności UTS znajduje zastosowanie w zarządzaniu jakością produktów elektronicznych, urządzeń elektrycznych, żywności, pojazdów, metali, chemikaliów, materiałów budowlanych itp.
Standardy
|
GB/T2423.2-89 Metoda badania w wysokiej temperaturze Bb
GB2423.1-89 Test A: Metoda badania w niskiej temperaturze 6
IEC60068-2-1 Metoda badania w niskiej temperaturze Ab
GJB150.4-1986 Test w niskiej temperaturze
EIA-364-59 Test w niskiej temperaturze
IEC60068-2-38 Pętle temperaturowe
IEC60068-2-78 Stała wilgotność i ciepło
Test wilgotności MIL-STD-202G-103B
IEC60068-2-30 Pętla temperatury wilgotnego ciepła
EIA-364-31C Odporność na wilgoć
GB/T2423.3 Metoda badania stałej wilgotności i ciepła
GJB150.4-86 Metoda badania środowiskowego sprzętu wojskowego w niskiej temperaturze
GJB150.3-86 Metoda badania środowiskowego sprzętu wojskowego w wysokiej temperaturze
GB/T2423.34-2005 Metoda badania cyklu kombinowanego w zakresie temperatury i wilgotności
|
Cechy
1. Z funkcją pobierania przez USB, interfejsem RS232, zakrzywionym oprogramowaniem, nie ma potrzeby używania rejestratora
2. Z okienkiem obserwacyjnym wykonanym ze szkła próżniowego, funkcja bezpośredniej obserwacji jest bardziej efektywna
3. Sterowanie obliczaniem przepływu czynnika chłodniczego za pomocą serwozaworu. Oszczędność energii 30%, z funkcją uśpienia czasu przepływu czynnika, oszczędność energii 50% lub więcej.
4. Kontroler antyzakłóceniowy z certyfikatem SGS; z ponad 32 numerami dopasowania programów, z wieloma funkcjami rozwoju i aktualizacji oprogramowania
5. Cykl rozmrażania (800 cykli rozmrażania jednorazowo, każde rozmrażanie gwarantowane w ciągu 2 godzin, zintegrowany test w celu osiągnięcia 25% oszczędności energii)
Modele opcjonalne
|
Model
|
E001
N-80L
|
E001
N
-
150L
|
E001
N
-
225L
|
E001
N
-
408L
|
E001
N
-
800L
|
E001
N
-
1000L
|
|
Objętość wewnętrznego pudełka
|
80L
|
150L
|
225L
|
408L
|
800L
|
1000L
|
|
Rozmiar komory testowej
(szer. x wys. x gł.) cm
|
40
×
50
×
40
|
50×50×60
|
60 x 75 x 50
|
80 x 850 x 60
|
100 x 100 x 80
|
100×100×100
|
|
Rozmiar zewnętrzny
(
D
*
W
*
H)
(cm)
|
133*75*172
|
149* 70*155
|
149*800*168
|
159*100*185
|
179*120*197
|
199*120*197
|
|
Waga (kg)
|
180
|
210
|
260
|
330
|
450
|
500
|
|
Zasilacz
|
1 faza, prąd zmienny 220 V 50/60 Hz
|
3 fazy, prąd zmienny, 380 V, 50/60 Hz
|
Kluczowe specyfikacje
|
1.
Temperatura
|
|
Zakres temperatur
|
-20 ℃ ~ + 150 ℃
/ -40
℃ ~ + 150 ℃
/ -70
℃ ~ + 150 ℃
|
|
T
odchylenie temperatury
|
≦ ± 2,0 ℃
|
|
T
wahania temperatury
|
± 0,5 ℃
|
|
T
równomierność temperatury
|
≦ 2,0 ℃
|
|
szybkość chłodzenia
|
Szybkość nagrzewania: -20 ℃ do +100 ℃ około 35 min
(
W stanie bez obciążenia
, temperatura otoczenia + 25 ℃)
Szybkość chłodzenia: od + 20 ℃ do - 20 ℃ około 45 min
(
W stanie bez obciążenia
, temperatura otoczenia + 25 ℃)
|
|
2.
Wilgotność
|
|
Zakres wilgotności
|
20% wilgotności względnej
～
98% wilgotności względnej
|
|
Odchylenie wilgotności
|
±
3.0
％
RH
(（＞)
75
％
RH
）
±
5.0
％
RH
（≤
75
％
RH
）
|
|
H
jednorodność wilgotności
|
±
3.0
％
RH (bez obciążenia)
|
|
H
wahania wilgotności
|
±
2.0
％
RH
|
|
Test wydajności temperatury i wilgotności opiera się na odpowiednich przepisach normy IEC 60068-3. Czujnik jest umieszczony na wylocie urządzenia.
|
|
Struktura izby
|
|
Składać się
|
Skrzynka testowa przyjmuje formę całej konstrukcji, tzn. składa się z trzech części: korpusu skrzynki do konserwacji cieplnej, niezależnej jednostki chłodniczej i szafy sterowniczej
Kompozycja.
|
|
Rozmiar szafki
|
Wymiary wewnętrzne pudełka: szer. 1000 x wys. 1000 x gł. 800 mm
Wymiary zewnętrzne opakowania: szer. 1200 x wys. 2035 x gł. 1815 mm (bez stojaka na maszynę)
|
|
Pudełko do przechowywania ciepła
|
Materiał ściany zewnętrznej: wysokiej jakości blacha ze stali węglowej z elektrostatyczną obróbką natryskową powierzchni;
Materiał ścianki wewnętrznej: blacha ze stali nierdzewnej SUS304# z powłoką przeciwmgielną;
Materiał izolacyjny: warstwa izolacyjna z twardej pianki poliuretanowej + włókno szklane.
|
|
Drzwi do komnaty
|
Drzwi pojedyncze, pozostawione otwarte, należy dodać przewód grzejny do ościeżnicy, aby zapobiec kondensacji pary wodnej na ościeżnicy przy niskiej temperaturze.
|
|
okno obserwacyjne
|
W drzwiach skrzynki zamontowano okno obserwacyjne o wymiarach 460 x 560 mm (szer. x wys.). Wielowarstwowe, puste szkło z powłoką elektrotermiczną skutecznie zatrzymuje ciepło i zapobiega kondensacji.
|
|
Urządzenie oświetleniowe
|
Urządzenie oświetleniowe LED, montowane w systemie Windows
|
|
Podgrzewacz
|
Wysokiej jakości grzałka elektryczna z drutu niklowo-chromowego, sterowanie bezkontaktowe (SSR).
|
|
Nawilżacz
|
Metoda podgrzewania i nawilżania zbiornika wodnego;
Grzejnik pancerny ze stali nierdzewnej;
Tryb sterowania nagrzewnicą: tryb sterowania bezkontaktowego (SSR);
Urządzenie regulujące poziom wody, urządzenie do spalania na sucho w ogrzewaczu.
|
|
Otwór wylotowy kondensatu
|
wyposażony w otwór spustowy kondensatu ze studia i jednostki.
|
|
Gniazdo elektryczne i otwór na przewód
|
Po jednym na każdą stronę lewej i prawej komory, średnica 50 mm,
wyposażony w gumową zatyczkę izolacyjną i gumową osłonę.
|
|
S
duża rama
|
Dwa
warstwy ramy ze stali nierdzewnej o regulowanej wysokości i udźwigu 30 kg/warstwę.
|
|
Przesuwane kółko
|
W tym ruchome kółka
|
|
P
szafa sterownicza rozdzielająca energię.
|
Ogólny wyłącznik obwodu zasilania i zabezpieczenie przed przegrzaniem
|
|
C
uzupełnienie
woda
system
|
Pompa wodna
dostarczać
automatyczne zaopatrzenie w wodę
|

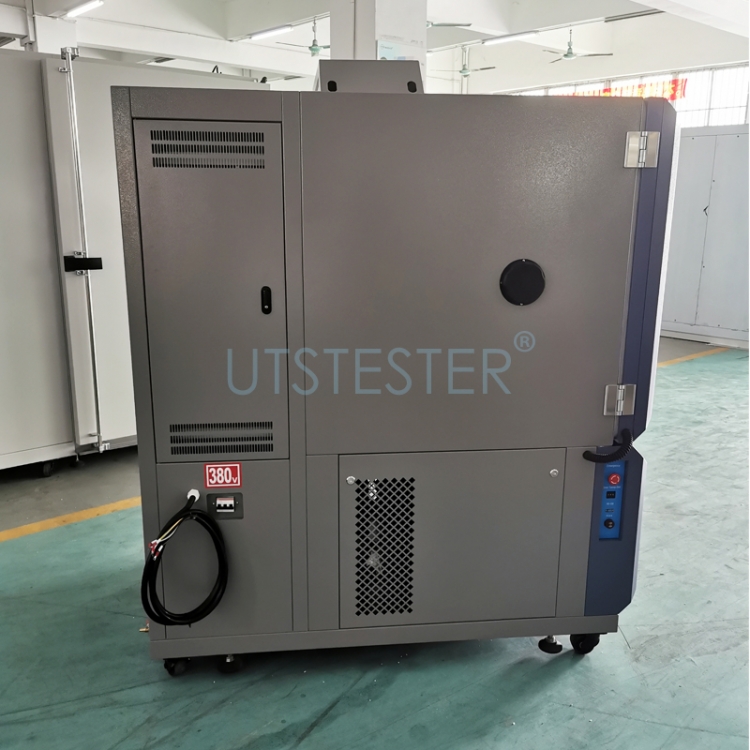

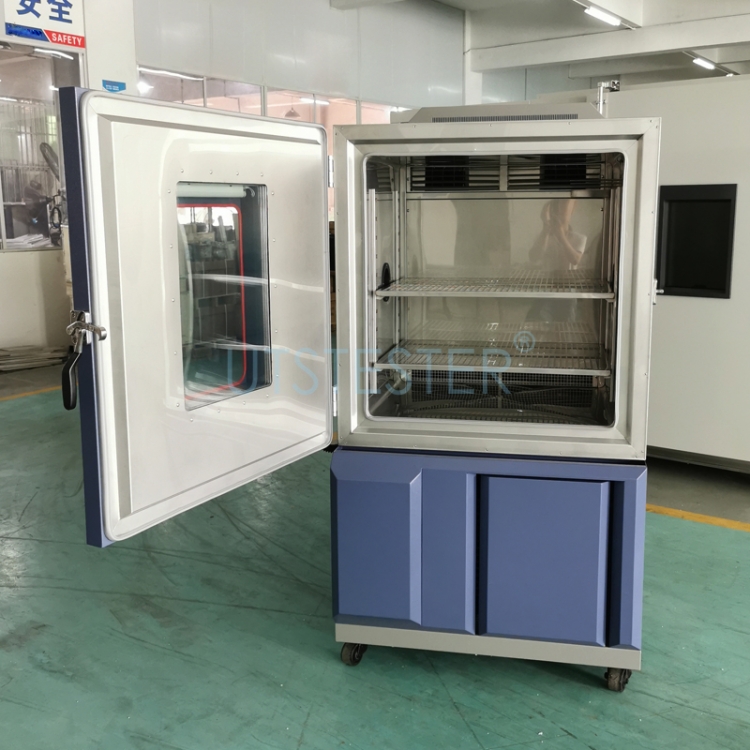

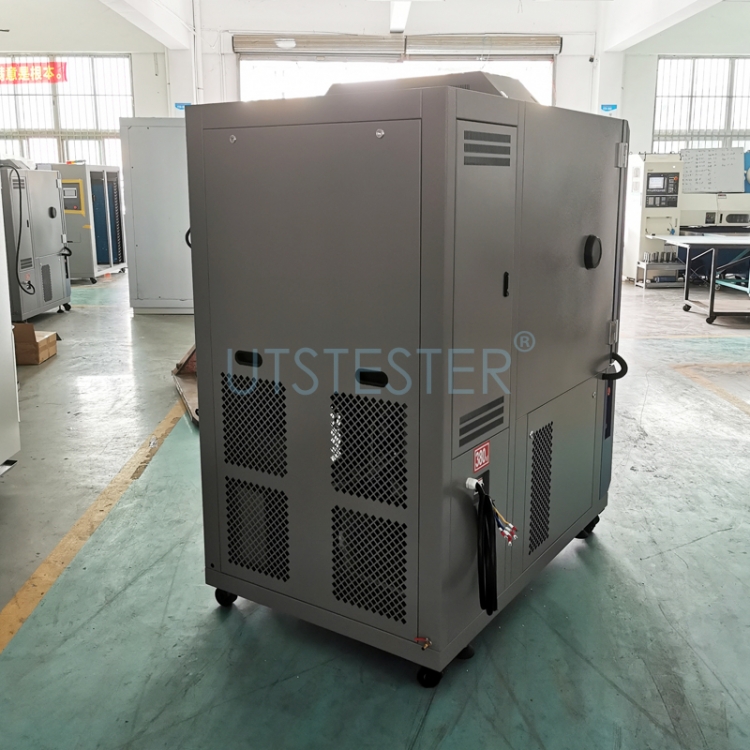

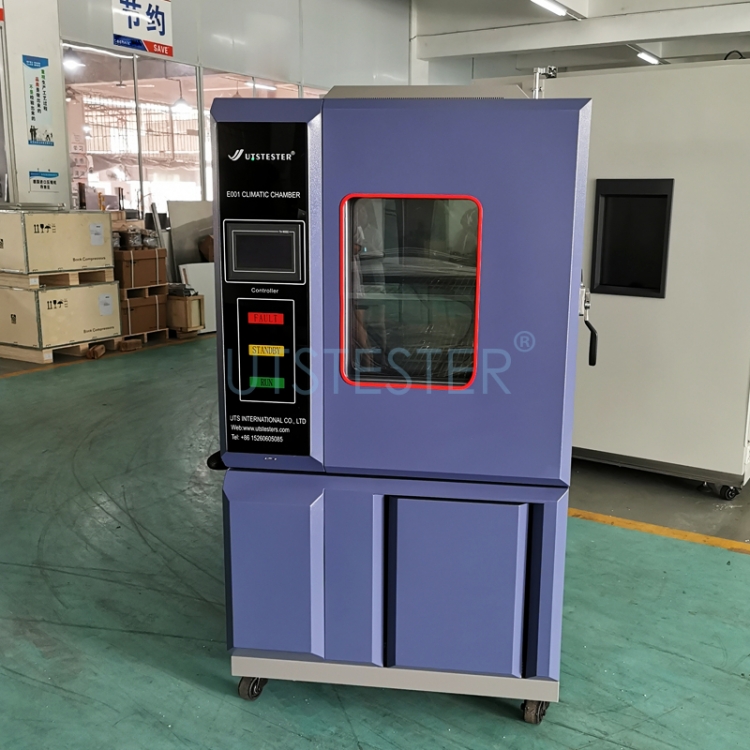

Zdjęcia demonstracyjne
Materiały do testowania
Pakiet wysyłki eksportowej
