Po każdej podróży bagaż nieuchronnie nosi ślady zużycia – zużyte kółka, porysowane obudowy, luźne uchwyty i zmechacony materiał. Te pozornie drobne uszkodzenia kumulują się z czasem, prowadząc do przedwczesnego „wycofania się” bagażu. Podczas gdy bagaż wydaje się być poddawany jedynie „pakowaniu i transportowi” podczas podróży, w rzeczywistości podlega wielowymiarowemu, złożonemu zużyciu o wysokiej częstotliwości: tarciu na taśmach przenośnikowych na lotniskach, uderzeniom podczas obsługi bagażu, ścieraniu na różnych powierzchniach, starzeniu się materiału pod wpływem wahań temperatury i wilgotności, a nawet uszkodzeniom zmęczeniowym spowodowanym wielokrotnymi cyklami zamków błyskawicznych i teleskopowymi ruchami uchwytów. Sednem laboratoryjnych testów symulacyjnych jest skondensowanie tych „lat nagromadzonego zużycia” w wymierne, powtarzalne standardowe procedury. Poprzez precyzyjne odwzorowanie rzeczywistych scenariuszy użytkowania, identyfikuje się słabe punkty produktu na wczesnym etapie, dostarczając naukowych podstaw do optymalizacji projektów i poprawy jakości.

I. Dlaczego warto symulować zużycie podczas podróży w laboratorium?

Wiele osób może się zastanawiać: czy testowanie bagażu bezpośrednio w rzeczywistych warunkach podróży nie jest bardziej realistyczne? W rzeczywistości testy terenowe napotykają na trzy główne wyzwania: Po pierwsze, nadmierna trwałość – symulacja zużycia przez 3-5 lat może wymagać setek cykli odprawy i testów wytrzymałości, co może zająć miesiące, a nawet lata i znacznie opóźnić wprowadzenie produktu na rynek. Po drugie, zmienne są niekontrolowalne. Znaczne różnice w nawierzchni, temperaturze/wilgotności i sile nacisku na bagaż podczas podróży sprawiają, że wyniki testów są niepowtarzalne, co utrudnia ustalenie spójnych standardów jakości. Po trzecie, zużycie jest trudne do oszacowania. Kontrola wizualna pozwala jedynie określić „obecność uszkodzeń”, ale nie pozwala precyzyjnie zmierzyć „stopnia zużycia”, co utrudnia porównywanie zalet różnych materiałów i konstrukcji.

Laboratoryjne testy symulacyjne precyzyjnie odpowiadają na te wyzwania: dzięki zastosowaniu standaryzowanego sprzętu i stałych parametrów, przyspieszają one proces naturalnego zużycia, umożliwiając przeprowadzenie równoważnych testów w ciągu kilku dni, a nawet godzin. Jednocześnie precyzyjnie kwantyfikują dane dotyczące zużycia – takie jak głębokość ścierania, utrata masy i cykle zmęczeniowe – dostarczając mierzalnych wskaźników trwałości produktu.

II. Podstawowe elementy testowania

Zużycie bagażu dotyczy przede wszystkim czterech głównych komponentów: materiału/skorupy, kółek, chowanej rączki i zamków błyskawicznych, a dodatkowo jest znacząco uzależnione od czynników środowiskowych. Dzięki ukierunkowanym protokołom testowym, laboratorium symuluje różne scenariusze zużycia. Każdy test odpowiada rzeczywistemu zużyciu podczas podróży, z jasnymi standardami i wymiernymi wskaźnikami.

(1) Badanie odporności na ścieranie tkaniny/powłoki: symulacja długotrwałego zużycia w wyniku obsługi bagażu rejestrowanego i tarcia

Tkanina (walizki z miękkimi bokami) lub powłoka (walizki z twardymi bokami) są najbardziej widoczne podatności na zużycie – tarcie na taśmociągach na lotnisku, zderzenia z innymi bagażami i ocieranie się o podłoże przyspieszają degradację. Laboratorium wykorzystuje głównie dwa podstawowe urządzenia do symulacji różnych rodzajów zużycia:

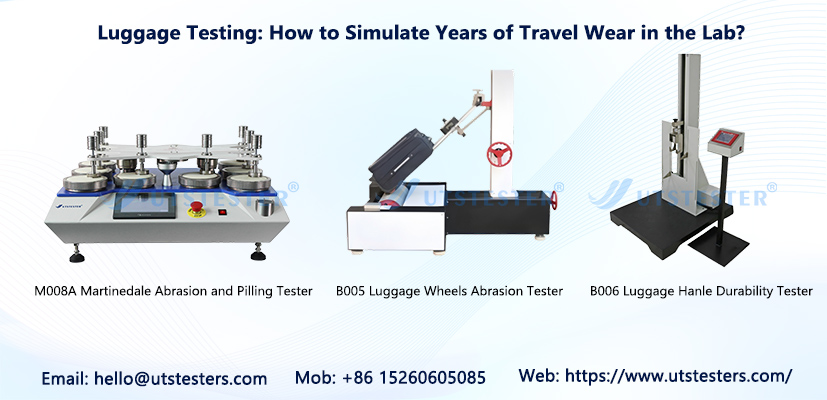

1. Tester ścieralności Martindale'a : Przede wszystkim dla tkanin typu soft-shell (np. poliestrowych, płóciennych), symulując długotrwałą odporność na tarcie. Podczas badań, zgodnie z normą EN 12127, próbki poddawane są 5000 cykli tarcia przy ciśnieniu 12 kPa. Do zaliczenia testu wymagane jest zerwanie przędzy lub dziur, utrata masy ≤10% oraz stopień pillingu ≥3 w obszarze tarcia (zgodnie z normą ISO 12945-2). Doświadczenie praktyczne pokazuje, że standardowe tkaniny poliestrowe często wykazują zauważalne mechacenie po 3000 cyklach. Producentom zaleca się stosowanie technik tkania o wysokiej gęstości (gęstość osnowy/wątku ≥65 nitek/cm²) lub nakładanie powłok poliuretanowych w celu poprawy wskaźników zaliczenia testu.

2. Tester ścieralności obrotowej : Przede wszystkim do korpusów o sztywnej obudowie (np. ABS, PC, stopy aluminium i magnezu). Zgodnie z normą EN 16283, jako medium cierne stosuje się określony papier ścierny, aby poddać powierzchnię próbki 500 cyklom tarcia przy zdefiniowanym obciążeniu 9,8 N. Po teście muszą zostać spełnione trzy krytyczne parametry: brak widocznych perforacji na powierzchni; różnica barwy ΔE ≤ 3,5 w obszarze tarcia; głębokość zużycia nieprzekraczająca 20% grubości materiału.

Dodatkowo, do badania odporności tkaniny na zarysowania stosuje się tester ścieralności Tabera. Zgodnie z normami ASTM D4060 (test ścieralności Tabera), aluminiowe koło lub papier ścierny pociera powierzchnię próbki pod określonym obciążeniem i z określoną liczbą obrotów, określając w ten sposób odporność materiału na zużycie. W przypadku twardych skrzyń, dodatkowe testy odporności na uderzenie ciężarkiem spadowym i ciśnienie statyczne symulują zderzenia z ciężkimi przedmiotami oraz ściskanie podczas transportu. Zgodnie z normami QB/T 2155-2018, twarde skrzynie muszą wytrzymać test odporności na ciśnienie statyczne 80 kg, natomiast powierzchnie skrzyń plastikowych muszą przejść test odporności na uderzenie kulą spadającą z wysokości 1 metra, co gwarantuje brak pęknięć lub poważnych odkształceń.

(2) Badanie zużycia i zmęczenia kół: symulacja długotrwałego zużycia poprzez ciągnięcie

Koła pełnią funkcję „nóg” bagażu i należą do jego najbardziej wrażliwych elementów. Ciągnięcie po różnych nawierzchniach – asfalcie, betonie, drogach żwirowych – powoduje ciągłe ścieranie powierzchni kół podczas testowania wytrzymałości i elastyczności osi. Laboratoria wykorzystują sprzęt, taki jak testery zużycia kół i testery bębnowe, aby precyzyjnie symulować scenariusze długotrwałego ciągnięcia:

Podczas testu bagaż jest ładowany (symulując stan pełnego załadunku, zazwyczaj 20-30 kg) i mocowany do testera zużycia kół. Ustawiane są różne moduły symulujące nawierzchnię (płaską, wystającą, żwirową itp.), a walizka jest ciągnięta z prędkością 3 km/h. Zgodnie z normami GB/T 21295-2014, bagaż musi przejść 8-kilometrowy test chodzenia. Po teście obserwowany jest stopień zużycia kół, luz osi i odklejanie się kół, a także oceniana jest elastyczność toczenia kół i zmiany hałasu.

W ramach testów zmęczeniowych, koła bagażowe poddawane są długotrwałemu, ciągłemu obrotowi na testerze zużycia kół, zgodnie z normami QB/T 2917-2007. Symuluje to degradację zmęczeniową spowodowaną wieloletnim ciągnięciem, zapewniając odporność kół na pękanie i zacinanie się po intensywnym użytkowaniu. Dodatkowo, testowana jest wytrzymałość połączeń między podstawami kół a nadwoziem bagażowym, aby zapobiec odrywaniu się od luźnych połączeń.

(3) Badanie zmęczenia uchwytu: symulacja zużycia spowodowanego częstym rozciąganiem/kurczeniem

Uchwyt pełni funkcję „ramienia” walizki, przechodząc dziesiątki cykli wysuwania i zwijania podczas każdej podróży. Długotrwałe użytkowanie może prowadzić do poluzowania, zakleszczenia lub pęknięcia. Używając testera uchwytu o ruchu posuwisto-zwrotnym (testera zmęczenia uchwytu) i przestrzegając normy QB/T 1586.5-2010, laboratorium symuluje długotrwałe zużycie wynikające z wielokrotnego wysuwania i zwijania:

Podczas testów uchwyt jest przymocowany do urządzenia i ustawiony na częstotliwość 30 wysuwań/zsuwań na minutę, symulując codzienne użytkowanie. Zazwyczaj wykonuje się 3000 cykli (co odpowiada 3-5 latom użytkowania). Podczas testów, monitoring w czasie rzeczywistym ocenia płynność wysuwania/zsuwania oraz integralność mechanizmu blokującego. Wymagania po teście obejmują: brak luzów, zacięć i odkształceń uchwytu; mechanizm blokujący musi działać prawidłowo; boczne przemieszczenie uchwytu musi wynosić ≤15 mm, zarówno w warunkach bez obciążenia, jak i z obciążeniem.

Jednocześnie przeprowadzane są testy wytrzymałościowe połączenia uchwytu z korpusem walizki, symulujące siły działające podczas podnoszenia bagażu. Gwarantuje to brak pęknięć i poluzowań w miejscach połączeń, zapobiegając oderwaniu się uchwytu, co mogłoby uniemożliwić użytkowanie walizki.

(4) Badanie zmęczenia zamka błyskawicznego: symulacja zużycia w wyniku wielokrotnego otwierania/zamykania

Jako „brama” bagażu, zamki błyskawiczne są nieustannie eksploatowane podczas pakowania i rozpakowywania. Z czasem mogą pojawić się problemy, takie jak zacinanie się zamków, odklejanie się ząbków i uszkodzenie taśmy. Laboratoria wykorzystują testery zamków o ruchu posuwisto-zwrotnym do symulacji długotrwałego zużycia:

Podczas testów zamek błyskawiczny jest przymocowany do urządzenia i ustawiony na częstotliwość 10-15 cykli na minutę, co odzwierciedla typowe użytkowanie. Zazwyczaj wymagane jest wykonanie 5000 cykli. Po testach zamek błyskawiczny musi działać płynnie, bez zacięć, brakujących zębów ani uszkodzeń taśmy. Suwak musi pozostać stabilny i nieodkształcony, co zapewni długotrwałą niezawodność. Dodatkowo, maszyna do badania wytrzymałości na rozciąganie sprawdza wytrzymałość zamka na rozciąganie, aby zagwarantować, że nie pęknie pod wpływem naprężeń.

(5) Test starzenia się w środowisku: symulacja zużycia i uszkodzenia w różnych warunkach podróży

Podczas podróży bagaż narażony jest na zmienne warunki temperaturowe i wilgotnościowe – suchy klimat północny, wilgotne regiony południowe, intensywne upały i przenikliwe zimno. Warunki te przyspieszają degradację materiału, powodując blaknięcie tkanin, kruchość obudowy i korozję sprzętu. Laboratoria wykorzystują sprzęt do testowania niezawodności środowiskowej, aby symulować te ekstremalne warunki i oceniać odporność bagażu na starzenie:

1. Komora o stałej temperaturze i wilgotności: Zgodnie z odpowiednimi normami, bagaż umieszczany jest w różnych warunkach temperatury i wilgotności (np. -20°C w niskiej temperaturze, 60°C w wysokiej temperaturze, 90% wilgotności) przez określony czas. Następnie obserwuje się zmiany w korpusie walizki, materiale i okuciach, aby upewnić się, że nie wystąpią pęknięcia, blaknięcie, rdzewienie ani uszkodzenie kleju. Uwaga: Częstym wyzwaniem dla obu testów ścieralności rdzenia jest kontrola temperatury i wilgotności. Normy wymagają utrzymania warunków testowych na poziomie (23 ± 2)°C i (50 ± 5)% wilgotności względnej. Gdy wilgotność przekracza 60%, naturalne materiały skórzane wykazują około 15% spadek odporności na ścieranie. Producentom zaleca się przeprowadzenie 72-godzinnego procesu aklimatyzacji środowiskowej przed oddaniem bagażu.

2. Komora starzenia UV/komora starzenia z lampą ksenonową: Symuluje promieniowanie ultrafioletowe pochodzące ze światła słonecznego w celu oceny odporności tkanin bagażowych (zwłaszcza barwionych lub drukowanych) oraz elementów plastikowych na starzenie pod wpływem promieniowania UV. Gwarantuje to, że po dłuższej ekspozycji nie wystąpi blaknięcie, odbarwienie, kredowanie ani kruchość.

3. Komora do badania odporności na niskie temperatury: testuje kruchość i pękanie materiałów, z których wykonany jest bagaż (szczególnie tworzyw sztucznych i elementów gumowych) w zimnym środowisku, zapewniając, że walizki nie ulegną uszkodzeniu w wyniku kruchości materiału podczas użytkowania w zimnych regionach.

III. Normy testowe: Zwiększanie autorytetu i porównywalności w symulacji zużycia

Symulacja laboratoryjna zużycia bagażu podróżnego nie jest przeprowadzana arbitralnie, lecz ściśle przestrzega odpowiednich norm krajowych i międzynarodowych. Zapewnia to wiarygodność i porównywalność wyników testów, zapewniając producentom i rynkom ujednoliconą podstawę oceny jakości. Aktualne podstawowe standardy testowania bagażu obejmują przede wszystkim:

(1) GB/T 21295-2014 „Bagaż – walizki na kółkach”, QB/T 2155-2018 „Bagaż podróżny” i QB/T 2920-2007 „Bagaż – metody testowania podczas chodzenia”, w których określono wymagania testowe i kryteria zaliczenia/niezaliczenia głównych komponentów, takich jak uchwyty, koła, obudowy i zamki błyskawiczne.

(2) EN 16283 „Metody badań odporności na ścieranie bagażu i toreb”, EN 12127 „Norma badań odporności na ścieranie tkanin bagażu”, ASTM D4060 (badanie ścierania Tabera), ISO 5470 (odporność na ścieranie gumy/tworzywa sztucznego), ISO 8586:2018 „Bagaż – metoda badania chodzenia” i inne normy dotyczą przede wszystkim produktów bagażowych eksportowanych do takich regionów jak Unia Europejska i Stany Zjednoczone, nakładając bardziej rygorystyczne wymagania.
